Пила E9

Пила Elematic E9-500 для производства сборных пустотелых плит

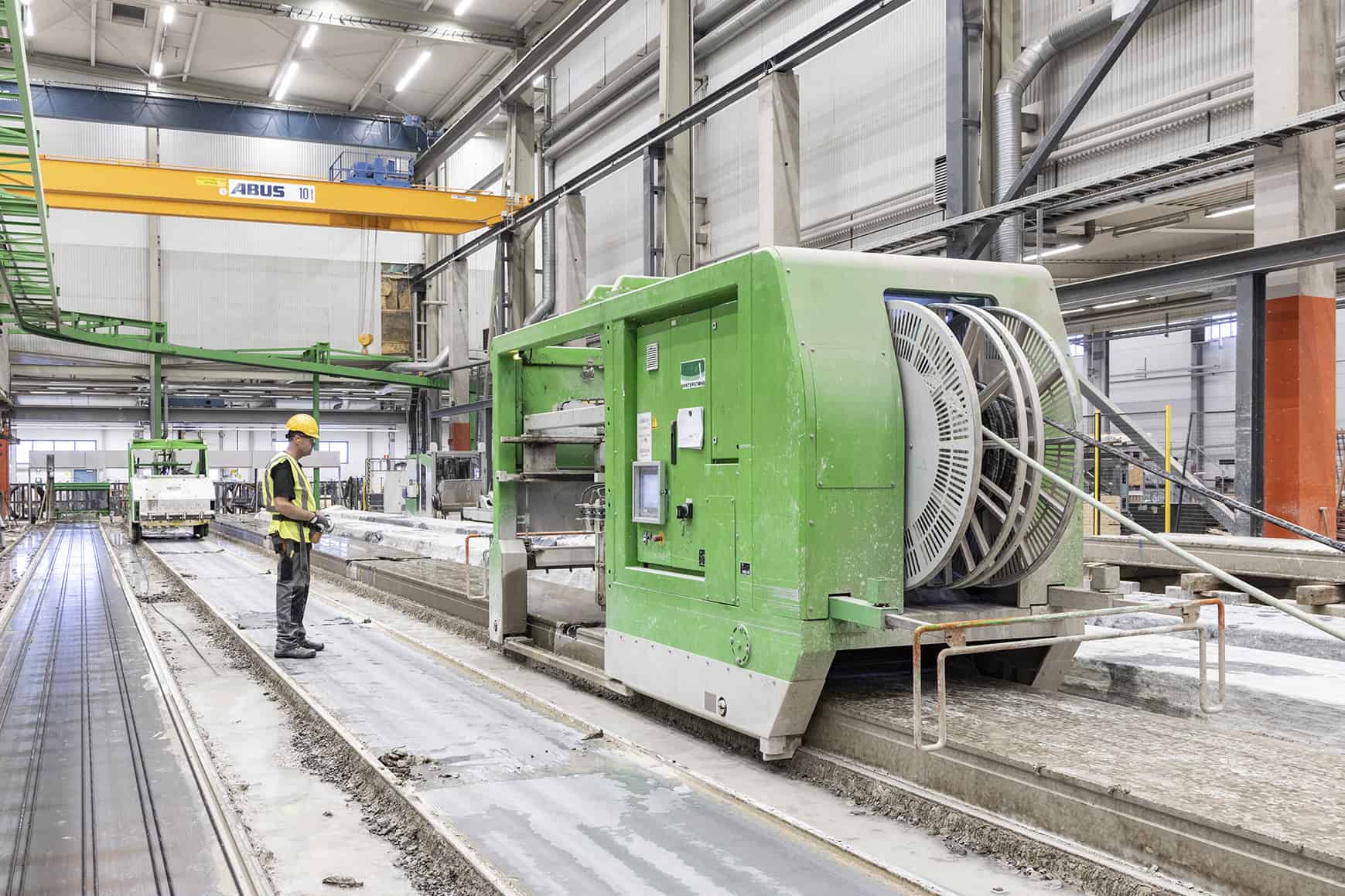

Пила Elematic Saw E9 предназначена для автоматической резки предварительно напряженных сборных плит, таких как пустотные плиты, массивные плиты, сваи и тавровые балки, толщиной до 500 мм. Она может резать плиты под любым углом: поперечным или продольным, а также под любым углом между ними.

Скачать брошюру

Брошюра Downlod

Пила E9-500 2022

Ширина	1670 мм
Высота	2560 мм
Длина	5670 мм
Вес без барабанов	7500 кг
Скорость передачи пилы, бесступенчатая	0-0,67 м/с
Расход и давление воды при пиле мин	40 л/мин при 2 бар
Размеры плиты
Ширина	макс 1250 мм
Высота	макс. 500 мм
Диаметр режущего лезвия	800-1350 мм

Пила Elematic Saw E9 - хорошее решение для завода по производству сборных конструкций, где требуется автоматизированная поперечная, продольная и диагональная резка. Благодаря низкой раме пила может быть легко адаптирована к существующим объектам с ограничениями по высоте.

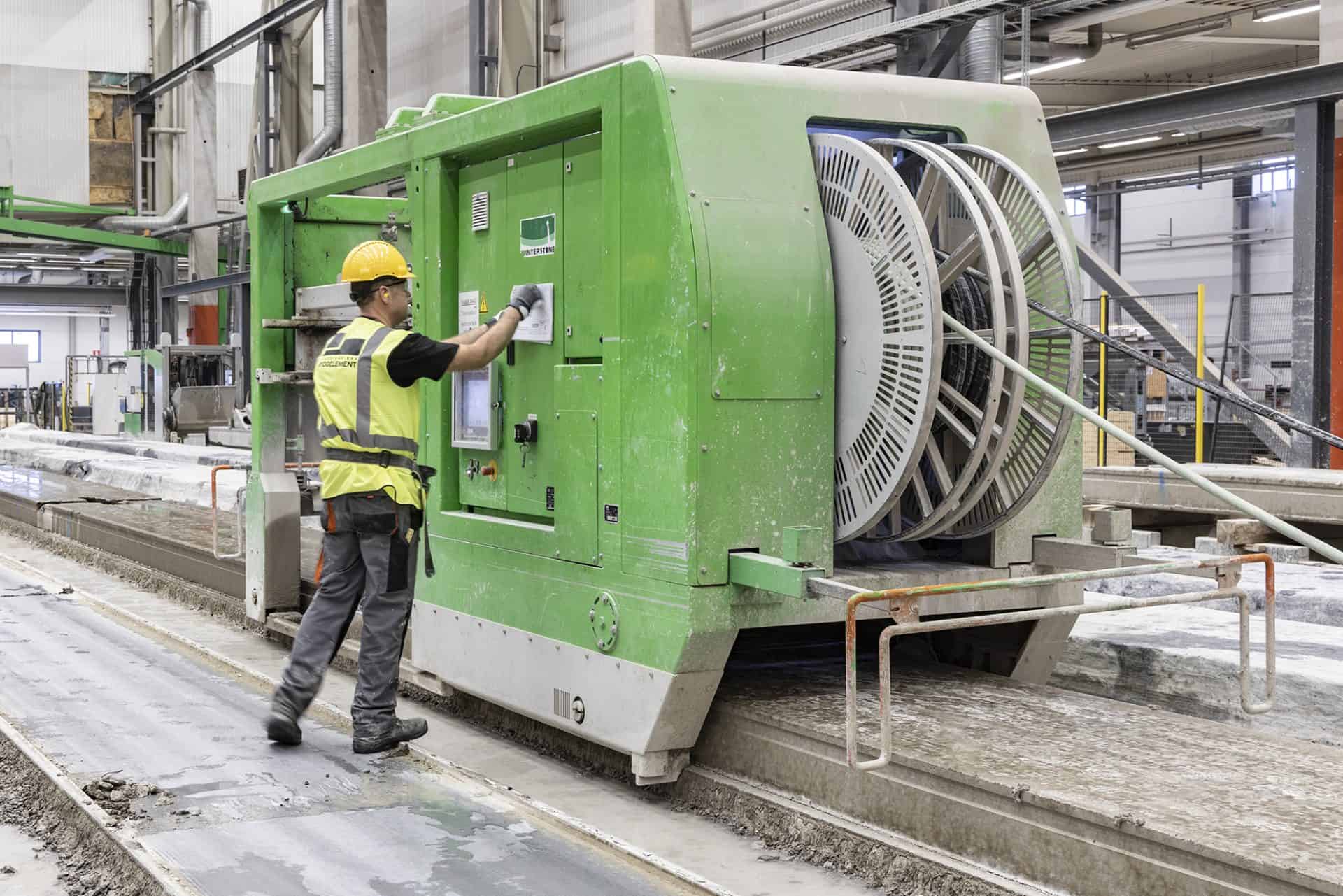

Машина оснащена бортовым компьютером, сенсорным экраном и радиопультом дистанционного управления. Сенсорный экран отображает данные о машине и позволяет оператору импортировать данные о перекрытиях, регулировать настройки и получать доступ к руководствам по эксплуатации машины непосредственно с машины.

Новые функции в модели 2022 года:

Уменьшение количества пыли (HEPA 13)
Новые механизмы перемещения и привода ножей для облегчения обслуживания
Более простые и надежные механизмы
Уменьшенная высота: можно разместить в более низких производственных цехах
Обновленная система управления с интуитивно понятным пользовательским интерфейсом и улучшенным управлением и программами резки

ОПЕРАЦИЯ

Пила Elematic E9 имеет полностью электрический привод. Она оснащена интеллектуальным управлением скоростью резания и плавной регулировкой скорости движения вперед/назад. Система управления сохраняет время работы станка и пильного диска.

Пила E9 оснащена четырьмя сохраненными программами распиловки с учетом специфики продукта для обеспечения последовательной резки слябов. Высота пилы программируется, и ее можно запрограммировать на обход, например, выступающих подъемных петель и т. д. - для поддержания бесперебойного производственного процесса.

Машина оснащена встроенными водяными распылителями для очистки поверхности плиты после резки, что обеспечивает отличное сцепление топпинга на строительной площадке.

АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ

Для автоматической работы программа литья загружается из программного обеспечения для планирования производстваPlant Control модуль управления станкомPlant Control FloorMES), и станок устанавливается в начальную позицию программы литья. Затем пила полностью автоматически разрезает сляб в соответствии с программой. Пила E9 также оснащена ультразвуковыми датчиками, которые обнаруживают препятствия на пути и при необходимости останавливают резку. В комплект поставки входит Wi-Fi соединение

ПРИМЕЧАНИЕ! Чтобы использовать автоматические функции, машине требуется модуль управления машиной FloorMES (см. ниже). Если Modifier оснащен модулем управления станком FloorMES, он совместим с системами BIM-проектирования.

ПОЛУАВТОМАТИЧЕСКИЙ РЕЖИМ

В полуавтоматическом режиме пила управляется вручную с помощью пульта дистанционного управления. Для точного позиционирования пилы имеется лазерная линия, указывающая положение пильного диска.

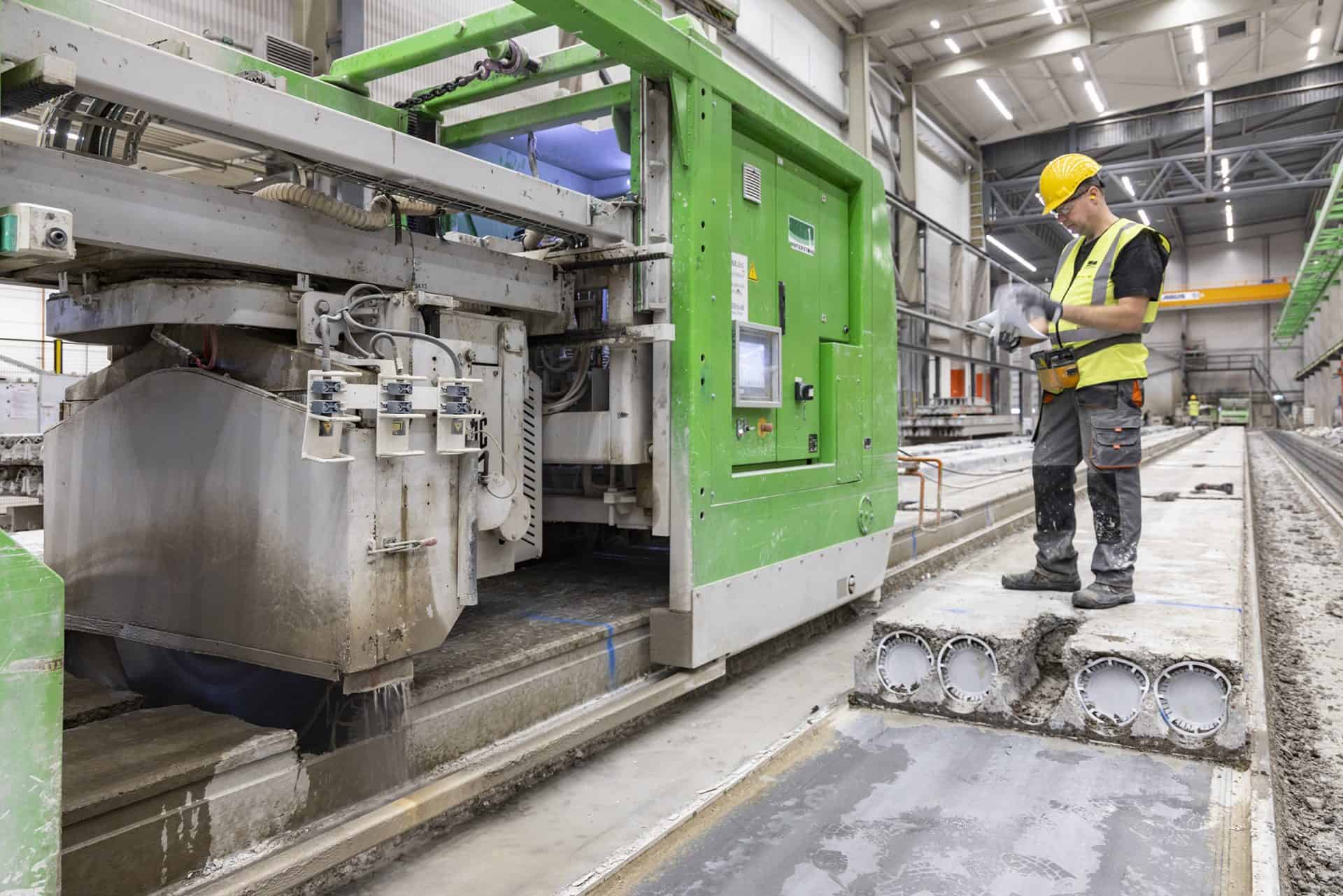

Цикл резки выполняется автоматически в соответствии с выбранной программой резки. После резки электрический тормоз быстро останавливает нож для повышения безопасности. Плиту можно резать под любым углом: поперечным или продольным, а также под любым промежуточным углом: Поперечный (90°), диагональный (0°-180°) и продольный (0° или 180°) разрезы.

СИСТЕМА ПЫЛЕУДАЛЕНИЯ

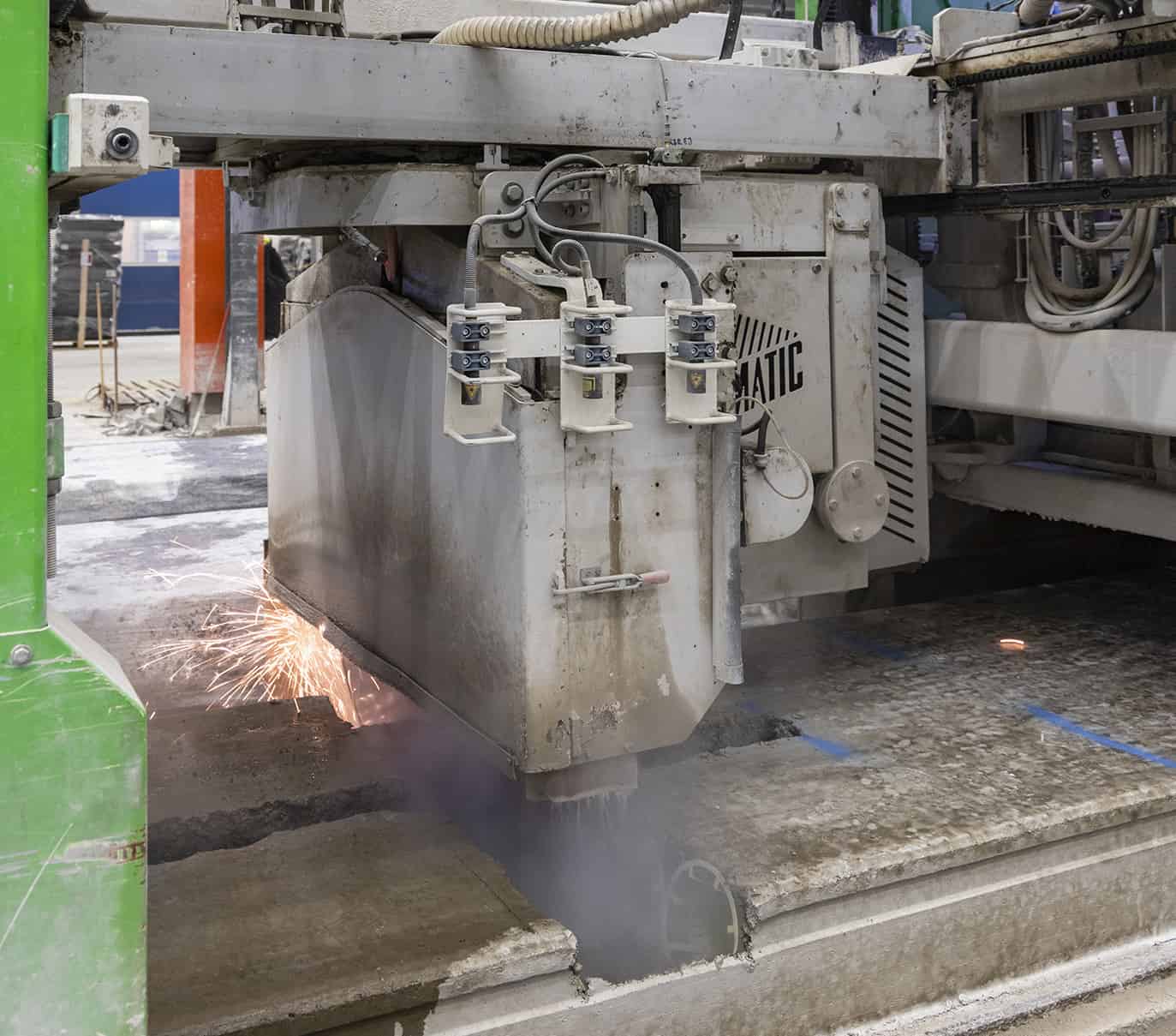

Пила E9 оснащена системой пылеудаления для снижения выбросов пыли в окружающую среду. Система состоит из телескопического кожуха пильного диска и подключенного к нему пылесоса с вентилятором, сепаратором, фильтром и воздуховодами. Она эффективно фильтрует воздух, снижая уровень кварцевой пыли в производственном цехе.

ОБСЛУЖИВАНИЕ

Благодаря отсутствию гидравлики Saw E9 не требует особого обслуживания. Система управления выдает четкие сигналы, а журнал данных и индикатор состояния облегчают поиск и устранение неисправностей. В качестве опции предлагается удаленное устранение неисправностей через Wi-Fi соединение.

ВСТРОЕННАЯ СИСТЕМА БЕЗОПАСНОСТИ

Как и во всех других машинах Elematic , в них предусмотрены функции безопасности. Пила E9 оснащена защитой от схода с рельсов для снижения риска падения машины. Она оснащена механизмом быстрой остановки пилы и системой, предотвращающей опускание пилы, когда она не вращается.

Машина соответствует всем требованиям Директивы ЕС по машинам. В комплект поставки входят полные руководства по эксплуатации, техническому обслуживанию и технике безопасности на необходимом языке.

СТРОИТЕЛЬСТВО

Пила E9 перемещается по боковым направляющим литейной плиты. Линия пилы отображается с помощью лазерного излучения.

Автоматический режим работы (опция) машины обеспечивается лазерной системой позиционирования. Лазерный датчик расположен в передней части машины, а его аналог-зеркало - в конце литейной плиты.
